Trinkwassersysteme
Trinkwasserspeicher/-erwärmer
Edelstahl-Trinkwasserladespeicher/-erwärmer
Typ: HSL und Typ: HSH bzw. HSD
Trinkwasserinhalt 150 - 5.000 Liter
Beschreibung:
HSL 200 – 5000 l (größere Inhalte auf Anfrage) korrosionsbeständiger Trinkwasserspeicher aus Chrom-Nickel-Molybdänstahl, titanstabilisiert (1.4571) in stehender Ausführung nach DIN 4753 Teil 1+7, als Ladespeicher. Wasserspeicher ausgerüstet mit allen erforderlichen Anschlüssen, Reinigungs- bzw. Besichtigungsöffnung im Mantel entsprechend den Forderungen nach DVGW Arbeitsblätter W270 und W551. Hochwirksame 100 mm Neodul-Wärmedämmung (Vlies) mit Polystyrolmantel, fest montiert (bis 1000 l). Hochwirksame 120 mm Neodul-Wärmedämmung (Vlies) mit Polystyrolmantel, sep. verpackt - Montage bauseits. (ab 1250 l)
HSH 150 – 2000 l Korrosionsbeständiger Trinkwassererwärmer aus Chrom-Nickel-Molybdänstahl, titanstabilisiert (1.4571), in stehender Ausführung. Mit fest eingebauter Heizfläche aus Chrom-Nickel-Molybdän-Stahl (1.4571). Wasserspeicher ausgerüstet mit allen erforderlichen Anschlüssen, Reinigungs- bzw. Besichtigungsöffnung im Mantel. Hochwirksame 100 mm Neodul-Wärmedämmung (Vlies) mit Polystyrolmantel, fest montiert (bis 1000 l). Hochwirksame 120 mm Neodul-Wärmedämmung (Vlies) mit Polystyrolmantel, sep. verpackt - Montage bauseits. (ab 1500 l).
HSD 200 – 1000 l Korrosionsbeständiger Trinkwassererwärmer aus Chrom-Nickel-Molybdänstahl, titanstabilisiert (1.4571), in stehender Ausführung. Mit fest eingebauter Heizfläche aus Chrom-Nickel-Molybdän-Stahl (1.4571). Speziell geeignet für den Betrieb mit Dampf. Wasserspeicher ausgerüstet mit allen erforderlichen Anschlüssen, Reinigungs- bzw. Besichtigungsöffnung im Mantel. Hochwirksame 100 mm Neodul-Wärmedämmung (Vlies) mit Polystyrolmantel, fest montiert.
Trinkwasserspeicher und Trinkwassererwärmer
Typ: WS, WES / WEB
Stehende und wahlweise liegende Behälter mit werkstoffneutraler Innenauskleidung, Trinkwasserinhalt 800 - 25.000 Liter
Beschreibung:
WS stehender Trinkwasserspeicher aus Stahlblech mit korrosionsbeständiger Innenauskleidung. Auskleidung nach DIN 4753 Teil 5, werkstoffneutral, mehrlagig, über 3 mm stark, den Bestimmungen des Lebensmittelgesetzes entsprechend. Speicher zugelassen und geprüft nach DVGW-Arbeitsblättern W 270 und W 551. Speicher mit allen erforderlichen Anschlüssen. Ohne Wärmedämmung, Gegenflansch, Schrauben, Dichtungen und Armaturen.
WES / WEB stehender Trinkwassererwärmer aus Stahlblech mit korrosionsbeständiger Innenauskleidung und austauschbarer Rohrbündelheizfläche. Speicher nach DIN 4753 Teil 1. Auskleidung nach DIN 4753 Teil 5, werkstoffneutral, mehrlagig, über 3 mm stark und den Bestimmungen des Lebensmittelgesetzes entsprechend. Speicher zugelassen und geprüft nach DVGW-Arbeitsblatt W 270 und W 551. Speicher mit allen erforderlichen Anschlüssen. Ohne Wärmedämmung, Gegenflansch, Schrauben, Dichtungen und Armaturen.
Aufladerohrgruppe/Ladesystem
Aufladerohrgruppe ALR

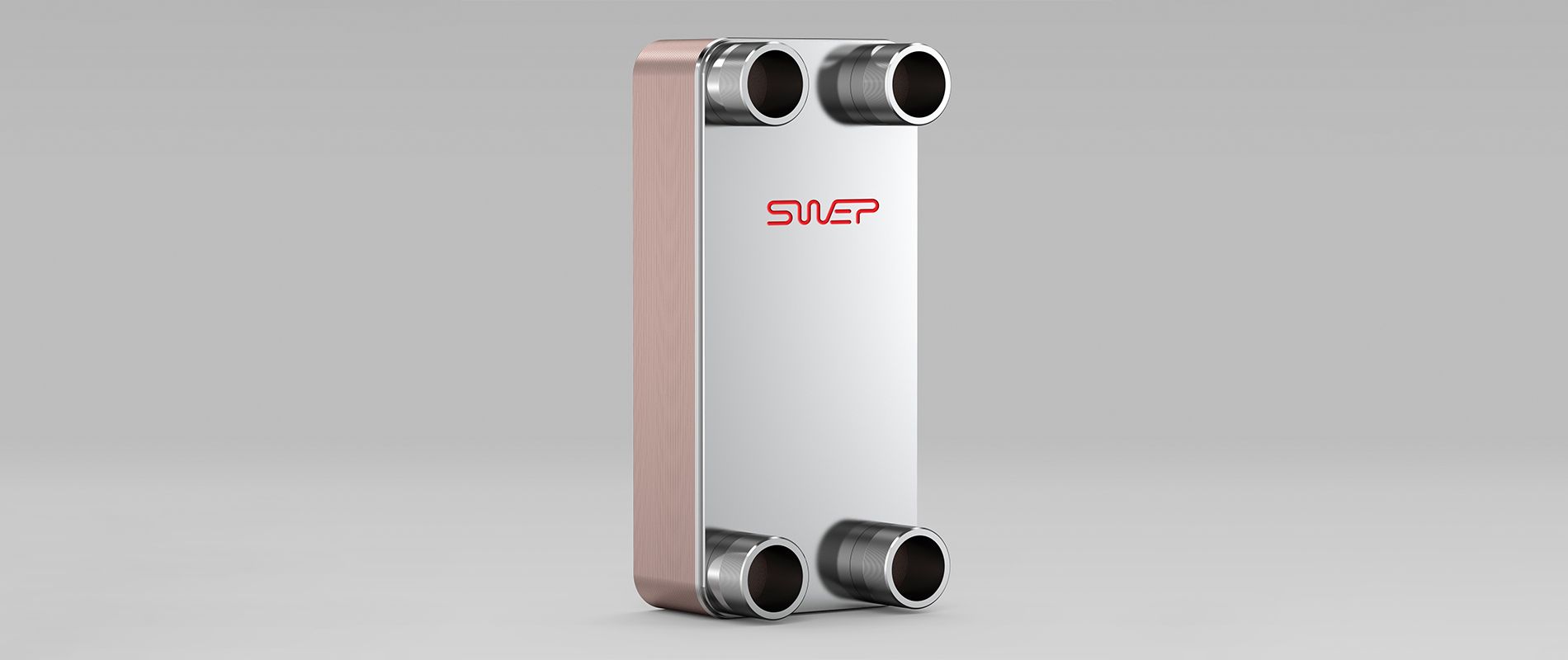

Trinkwasseraufladerohrgruppe mit integriertem Platten-Wärmeaustauscher geeignet für alle Trinkwasserladesysteme bis 300 kW Leistung
Beschreibung:
Aufladerohrgruppe ALR 1 (bis 120 kW Leistung) Kompakt-Auflade-Rohrgruppe für alle Trinkwasser-Aufladesysteme mit integriertem Platten-Wärmeaustauscher WHSP 800-10- in gelöteter Ausführung. Rohrgruppe mit allen für den Trinkwasserladekreislauf notwendigen Armaturen. Hochwirksame Spezialwärmedämmung aus Formschalen zur Reduzierung der Abstrahl- und Betriebsbereitschaftsverluste. Einschließlich Befestigungsset für Wandmontage.
Eingebaute Armaturen Trinkwasserseite:
- 2 Absperrkugelhähne, 1x mit Schwerkraftbremse
- 2 Thermometer im Anzeigebereich 0
- 120 Grad Celsius
- 1 Rotguss
- Umwälzpumpe
- 1 Taco
- Wassermengen-Durchflussbegrenzer 10-40 l/min.
- 1 Feinfilter
- 1 Anschlusswinkel mit Tauchhülse für Fühler bis max. 6,5 mm Durchmesser
- 1 Satz Anschluss-Formteile zum Wärmeaustauscher
Eingebaute Armaturen Heizungsseite:
- 1 Feinfilter
- 1 Satz Anschluss-Formteile zum Wärmeaustauscher
Multifunktionsspeicher Fabr.Zeeh

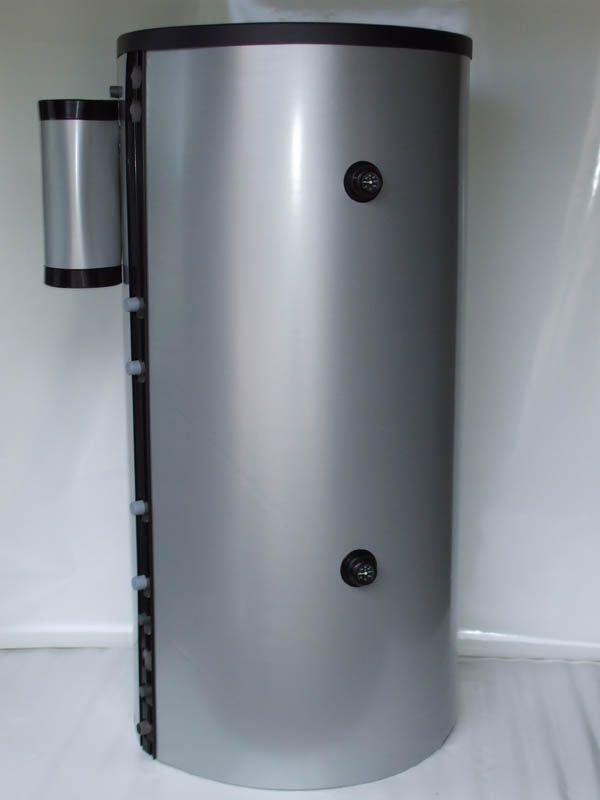

Multifunktionsspeicher Fabr. Zeeh
Typ: GEYSIR
Stehender Puffer-/Schichtspeicher
Beschreibung:
Stehender Pufferspeicher aus St 37-2, außen rostschutzgrundiert, innen mit einem speziellen Schichtungskäfig ausgestattet und mit allen erforderlichen Anschlüssen versehen. Außenliegende Fühlerleiste zur anlagenspezifischen Positionierung der Temperaturfühler. Speicher mit einer körpernahen Wärmeisolierung aus 100 mm, Energieeffizienzklasse C (wahlweise 150 oder 200 mm = Energieeffizienzklasse B) Vlies mit Verkleidung aus reißfestem Polyestergewebe. Farbe: Silber, weiß, rot, gelb oder blau. Ausgerüstet mit innen liegendem Trinkwasser-Wärmetauschersystem aus Edelstahlwellrohr Mat. 1.4404 und EPDM-Strömungsrohr und Pumpengruppe und Zirkulationslanze bzw. Zirkulationswärmetauscher. Anschlussmöglichkeit für Beheizung mit Öl-, Gas-, Gasbrennwert- und Festbrennstoffkessel sowie Elektrobeheizung (optional/ Mehrpreis)
Bei Einsatz von Solarthermie zusätzlich mit:
Solar-Schichtungssystem mit Wärmetauscher aus Edelstahlwellrohr und Schichtungsapparat ausgelegt für ca. 10 m² Absorberfläche.
